。球形结构则能有效的填补漆膜的中微小的空隙，使形成致密的涂层，从而提高涂料的防腐性能。立钛粉的电镜照片如图4所示：

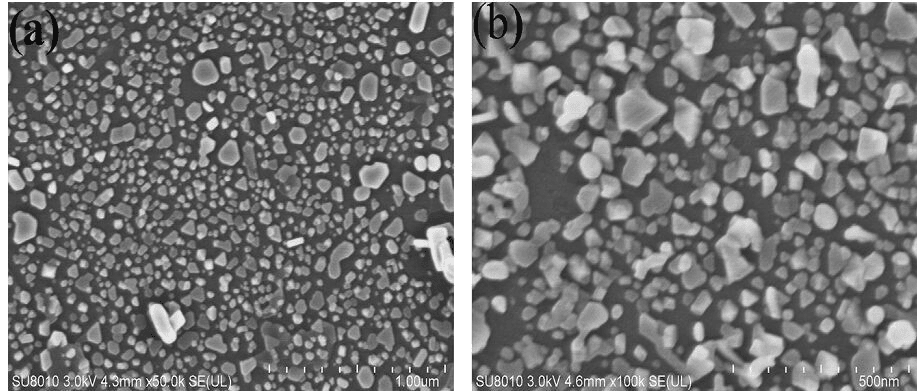

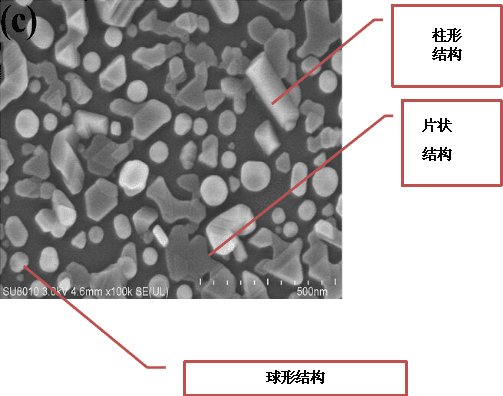

图4立钛粉的电镜照片
2.4 立钛粉的性能特点
传统的离子交换型硅胶防锈颜料价格普遍较高，而且吸油量偏大。其次其由于偏碱性，容易与吸附酸性催化剂的活性，而影响涂料的固化。所以很大程度上影响了其使用。然而立钛粉新型防锈颜料是在传统离子交换型防锈颜料的基础上进行了表面改性，利用改性剂对表面进行修饰，所以在性能上有了很大的改善，解决了传统型离子交换型防锈颜料的缺点。立钛粉新型防锈颜料和传统离子交换型防锈颜料的性能比较如表一所示。
表一 立钛粉的性能比较
| 性能比较 | 立钛粉新型防锈颜料 | 传统的 |
| 防锈性能 | 优异 | 优异 |
| 贮存稳定性 | 优异 | 优异 |
| 吸油量 | 适中（12～18 g/100g） | 很高（≥25g/100g） |
| 酸碱度 | 中性 | 碱性 |
| 遮盖性能 | 一定的遮盖力（40～60g/m2） | 遮盖力弱 |
从表中比较来看，立钛粉新型防锈颜料通过表面修饰大大的改善了便面的比表面积，从而大大的降低了颜料的吸油量。同时，由于改性剂的便面修饰，提高了粒子的光折射性，所以在很大程度上提高了其遮盖力，在有效的提供防腐性能的基础上，可以降低涂料的成本。
3 立钛粉的性能讨论与分析
3.1 立钛粉的防腐蚀性能
为了检验立钛粉的性能特点，我们将立钛粉和传统防锈颜料红丹和磷酸锌进行比较。
3.1.1与红丹防锈颜料进行比较
红丹是很典型的传统防锈颜料，但是其不环保性大大的限制了它的应用，如果能够研制出绿色环保高效的新型防锈颜料，在保证防腐性能的同时，扩大其应用领域，那么对于现代工业涂料的发展能够起到很大的推动作用。
现将立钛粉和传统防锈颜料进行对比试验，配方如表二所示，这个配方的特点是：用于钢铁表面的防锈底漆,属于渗入型带锈防锈底漆，在钢铁表面除锈不太彻底的情况下也能很好的保护钢铁表面的生锈。
表二 醇酸红丹防锈漆配方
| 原材料 | 供应商 |
质量份数/份 |
|
| 传统红丹漆 | 新型防锈颜料 | ||
| 醇酸树脂389-9（50%） | 通用型号 | 30 | 30 |
