本项目年生产新能源汽车零部件50万件，新能源汽车零部件原料来源于贵州科远达汽车部件制造有限公司，所有零部件喷涂底漆后，约40%左右零部件直接外售，其余零部件再根据客户需求选择喷涂UV漆或者PU漆。根据经验剩余零部件中喷涂UV漆零部件占比约80%(24万件)，喷涂PU漆零部件占比约20%(6万件)，喷涂漆膜厚度在120至180微米之间，平均附着率约95%。
底漆：底漆属于水性漆，其稀释剂为水，用量比例为：1:0.2;
UV漆：UV漆在使用过程中不需要加稀释剂和固化剂，UV漆通过紫外线照射固化，而不是通过化学反应(如传统油漆需要固化剂)或溶剂挥发(如稀释剂)。
UV漆本身含有光引发剂，在紫外线照射下会迅速发生聚合反应，形成坚硬的漆膜。

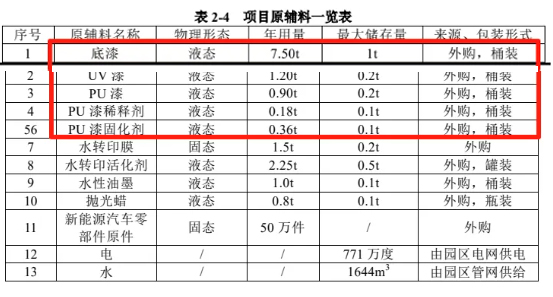

PU漆：PU漆稀释剂：PU漆固化剂用量配比比例为：1:0.2:0.4.因此，根据以上核算出项目年使用PU漆稀释剂0.18吨，PU漆固化剂0.36吨。
主要原辅材料理化性质如下：
底漆：以水作为稀释剂的漆，无毒，不燃烧。不含苯、甲苯、游离TDI等致癌物质和有害重金属。硬度高，漆膜丰满坚韧，手感光滑细腻，抗老化性能好。
高级水性透明漆及色漆，色彩丰富，漆膜丰满，光泽持久。坚实耐水、耐磨、耐擦洗，不黄变、遮盖力好、抗老化性能好。底漆成分检测报告，水性漆为混合物，无气味，固化条件在25-30℃，呈弱碱性，相对密度为1.1~1.2g/cm3.微溶于醇、酮、甲苯等非极性有机溶剂。挥发性有机化合物含量为67g/L。
UV漆：UV漆主要成分为聚氨酯丙烯酸树脂，聚氨酯丙烯酸树脂是一种感光树脂，在与光引发剂及其他助剂混合后，在紫外线的照射下快速固化，形成具有较高硬度和透明度的UV漆膜。易燃，遇明火、高热可引起燃烧爆炸。UV清漆MSDS，UV漆外观为透明液体，比重为1.05g/cm3.UV清漆VOCs检测报告，挥发性有机化合物含量为397g/L。
PU漆：需要与固化剂和稀释剂按比例配合使用。PU漆MSDS，PU漆外观为透明液体，比重为1.05g/cm3.不溶于水，溶解于干醇、醚、丙酮等多种有机溶剂。PU漆VOCs检测报告，挥发性有机化合物含量为525g/L。
(来源：贵安新区生态环境局)
