“欧摩德”水性环氧树脂（EP），已研发面市五年多，广泛应用于集装箱、钢结构、桥梁等领域，解决了行业中油改水的防腐实际问题，产品各项性能均达到满足了市场的要求，但经过实际应用，分散体水性环氧树脂存在一些不足的现象。
其1：水性环氧分散体树脂由于分散体环氧内含有35%左右的水，锌粉不能直接放入水性树脂，而锌粉必须放入无水的固化剂里，但由于固化剂用量较小，满足不了锌粉和填料的较好包覆；
其2：由于水性环氧分散体树脂固含低，用量大，成本相对高，且树脂本身的含水量大，施工受温度影响大，一般气温低于5-8℃，干燥发硬时间长，且初级耐水需15℃温度，5天以上，时间较长。涂装好的工件保养时间长、影响发货效率；实际乳化型水性环氧树脂，使用最好在气温10-15℃以上使用，或有烘干条件的流水线使用，才能满足技术指标。
水性自乳化环氧的新突破，克服解决了气温相对低的施工难题，一般在5℃以上即可施工，且初级耐水性（15-20℃）24小时可满足现场施工要求，产品具有：固含量高达80%，粘度低，制漆用树脂量少，一般每吨产品使用15-25%可实现较好效果，制漆效果与油性相比较，使用方便，甲和乙充分搅拌，用水适当调节喷涂粘度即可，制漆成本和溶剂型产品基本相似，容易制成高体积高固含的漆，喷涂面积大，施工成本低、绿色环保、VOC超低等优越性。
水性自乳化环氧树脂的面市，彻底解决了油改水防腐产品存在的难题，又是一次产品科技革命性的升级，“欧摩德”同时研发配套高性能水性环氧固化剂，配套使用制成漆，有效实现制漆的完美性，达到较好的效果。

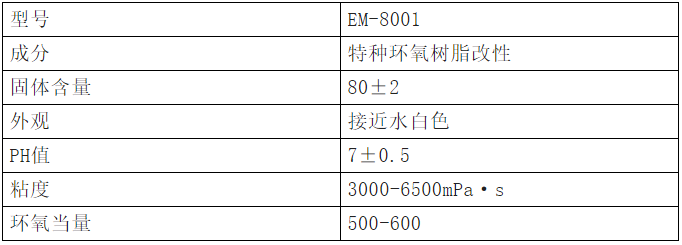

“欧摩德”自乳化水性环氧树脂技术参数

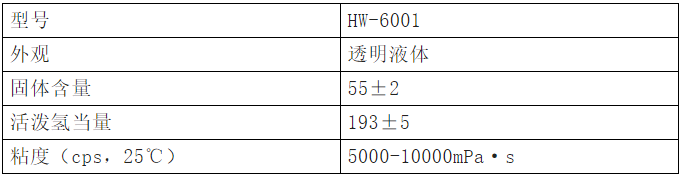

“欧摩德”自乳化水性环氧固化剂的技术参数
自乳化水性环氧树脂制备60锌粉漆参考配方说明
（树脂环氧值0.18，固化剂活泼氢当量193）

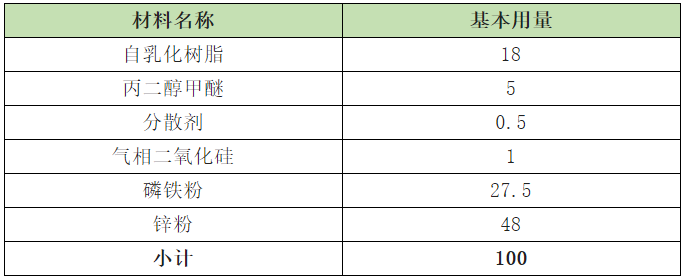

甲组分锌粉底漆的参考配方

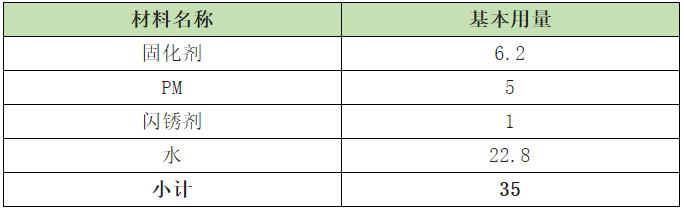

乙组分固化剂的参考配方
“欧摩德”科技为用户所想而做，实现科技领先，服务至上，提供五位一体的服务宗旨，欢迎合作、协作。
更多“欧摩德”产品欢迎致电咨询“
王赛：18910037157
许小姐：13812251987
张小姐：18206150208
