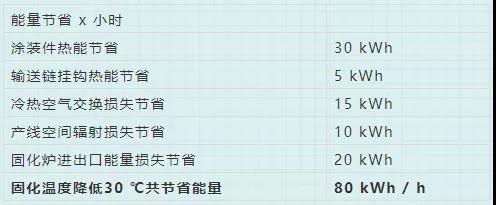

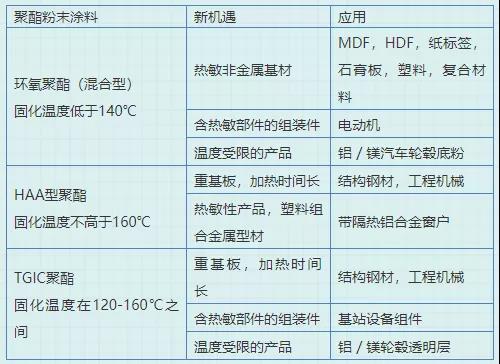

粉末涂料的固化温度通常是200℃左右，如果能降至160℃以下，同时减少固化时间，同时也可以应用在不耐高温的部件上，可以带来质的飞跃和突破。机构测算数据可知，在一个中等规模的工业固化炉中，当粉末涂料的固化温度从160℃下降到130℃时可以节省大约15%的能量。
由此可见，低温固化为粉末涂装客户带来的成本节约是相当可观的。要想实现这个突破，就要在原材料聚酯树脂上下功夫。国内树脂行业龙头企业湛新树脂负责人严总表示，户外型聚酯可以调整的性能参数相对受限，这给户外型粉末涂料的低温化带来了挑战，开发高反应活性的聚酯来降低粉末涂料的固化温度乃是当务之急。
为满足市场需求，并带给客户更多优质产品，湛新树脂针对市场上这些年对低温固化的需求，开发了几款高反应活性的聚酯。均可应用于户外，与TGIC固化可以得到良好的涂膜，适用于不同的应用领域。

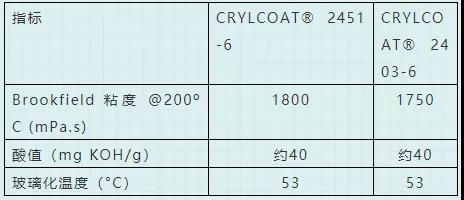

CRYLCOAT®2451-6和CRYLCOAT®2403-6 120C°，20分钟固化：

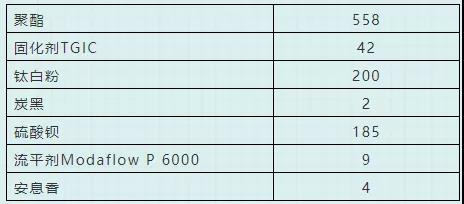

测试配方

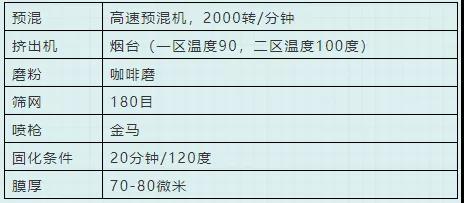

制粉条件

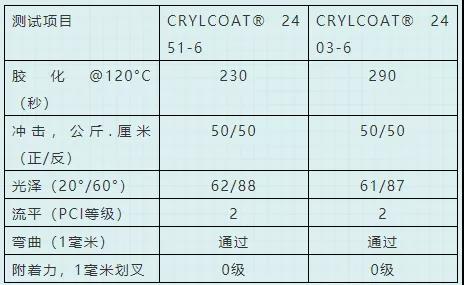

基本性能测试

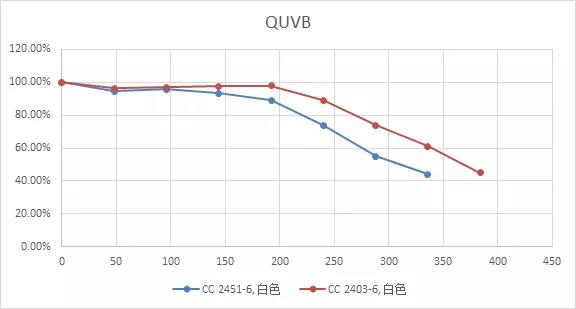

老化数据
老化测试条件：QUVB313，辐射强度0.75W/m²，4小时UV照射@50°C，4小时冷凝@40°CCRYLCOAT®2451-6和CRYLCOAT®2403-6是两款可以在120度/20分钟完全固化的产品，都具有非常好的机械性能，适合用于纹理粉末。CRYLCOAT®2403-6比CRYLCOAT®2451-6具有更好的耐老化性能。CRYLCOAT®2499-6和CRYLCOAT®2435-6 160℃，15分钟固化

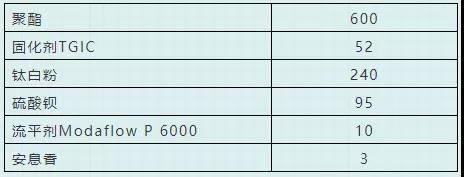

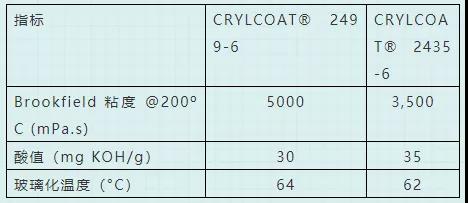

测试配方

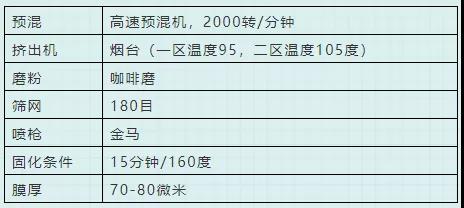

制粉条件

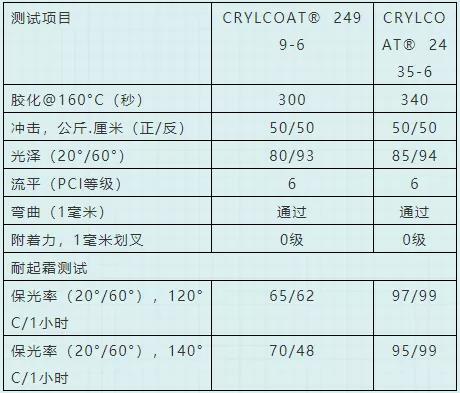

基本性能测试

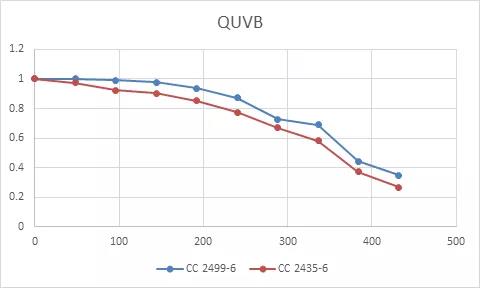

老化数据
老化测试条件：QUVB313，辐射强度0.75W/m²，4小时UV照射@50°C，4小时冷凝@40°C
CRYLCOAT®2499-6和CRYLCOAT®2435-6是两款可以在160度/15分钟完全固化的产品，都具有比较好的外观，机械性能和耐老化性能。CRYLCOAT®2435-6具有更好的耐起霜性能，比较适合喷涂于厚工件。
以上产品均已量产并得到了非常好的实际应用效果，得到了客户的一致好评和认可。严总表示，粉末涂料因其绿色环保特性已经在诸多行业应用广泛，在低温固化技术上的突破能够进一步拓展产品在更多领域的应用，对于整个行业有着更大的意义。湛新树脂将在高反应活性聚酯树脂领域持续耕耘，为粉末涂料行业带来更多的创新产品，并助力生态环境更加绿色环保，为减少碳排放做出自己的贡献。
联系电话：
张馨元：13911175523
严春雷：13701822645
