【中国涂料采购网】一种快捷、简单、极易掌握生产的砂纹粉，模块化组合材料，在山东烟台问世。
此产品由烟台枫林机电设备有限公司和烟台科百达工贸有限公司联合研发，历时三年攻关、近万次试验，产品刚一投放市场,即受到用户的广泛认可。
传统砂纹粉的制备其成砂、光泽、硬度等技术指标,需添加专用助剂来完成。如:成砂-(大、中、小)需添加不等量的砂纹剂;光泽-(高、中、低)需补充不等量的消光助剂材料;硬度-(>2H铅笔硬度)需调整不等量的增硬蜡等。另因不同助剂间的差异和其它理化技术指标等和生产设备掌控之原因,砂纹粉的粒度、光泽、色差和技术指标,在大生产时很难前后统一,经常需反复调整,甚至返工处理。
而S系列砂纹粉模块组合,是有别于传统砂纹粉的制备设计和生产工艺：
●不添加砂纹助剂;不添加消光助剂;不添加增硬助剂等。
●调整磨粉机(ACM)技术参数或更换筛网(140目-105微米);(170目-88微米);(200目-74微米),即可生产粒度不同的大、中、小砂纹粉。
●调整挤出机技术参数(最好用砂纹粉专用螺杆)或配方的颜基比,物料流出温度不要超过150℃,光泽(2-20°-60°角)可控可调,以保证同一光泽颜色前后一致,无明显色差。
●选用特殊复合材料(环保、无毒、无味),符合欧盟指令2011/65/EU中的限值要求,符合关于化学注册、授权和限制法规(EC)NO1907/2006中174种高度关注物质( SVHC)的限值要求。
●S系列制备的砂纹粉,纹理清晰,砂纹均匀,立体,平整,紧实,抗氧化,电荷稳定,边角覆盖好,一次上粉率明显提高,回收粉复喷也很好。
●S系列制备的砂纹粉,D50:20-25微米,较细粉末也好喷,不影响上粉率。工件单面喷涂厚度不大于100微米,其周边无掉粉、无火山口,无法拉第现象。
●S系列制备的砂纹粉,所有理化技术指标较传统砂纹粉均有明显的提高。特别是涂膜硬度,可达到3-7H(铅笔硬度)。
●S系列制备的砂纹粉,性价比高,较之传统砂纹粉不增加生产成本,但质量特性具佳。
●S系列任一款+用户配料(树脂+固化剂+颜填料),不需再增加任何助剂(用户有其它需求可自行选择,S系列相容性好),即可生产出客户所需求的砂纹粉。
S系列分类：
S-001—户内、户外通用,涂膜硬度3-4H(铅笔硬度);
S-002—户内、户外通用,涂膜硬度4-5H(铅笔硬度);
S-003—户内、户外通用,涂膜硬度5-6H(铅笔硬度);
S-004—户内、户外通用,涂膜硬度6-7H(铅笔硬度)。
S系列制备配比:
聚酯树脂/TGIC(93:7)40
TGIC3.0
超细消光硫酸钡(≥1250目)38
颜色(根据色卡)适量
S系列25
S系列制备配比中,40+3+38+25(S系列),是树脂份最小的例方,其制备的艳绿砂纹粉样板P216/RAL250-3,经中华人民共和国涂料质量监督检验中心检测:人工气候老化(检验时间：2017.6.21-2017.7.14);耐中性盐雾试验(检验时间：2017.6.23-2017.7.14),质量完全合格。附检验报告编号:TW171363L2、TW171363Y1，请查询。
另聚酯/TGIC型,聚酯/HAA型,聚酯/环氧型,回收粉等,加入S系列任一款均可制备砂纹粉。
储存与包装:
30℃下干燥保存,防止受潮、雨淋和阳光直射,储存期为1年,超过储存期后,需重新检验和小试,合格后可继续使用。
包装规格为25KG/PP袋或客户要求的包装规格和包装物。
参考配方见附表1和附表2。

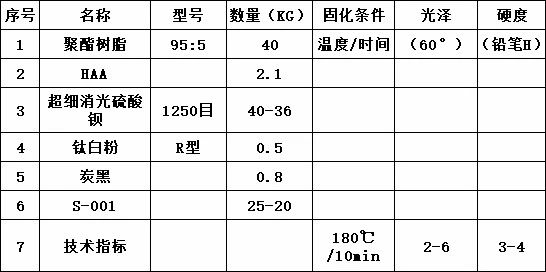

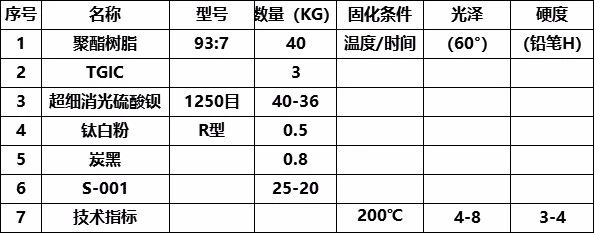

黑砂纹配方1(仅供参考)

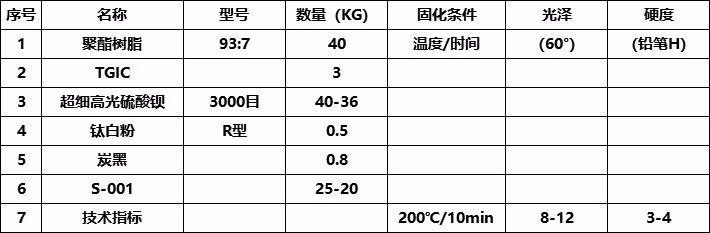

黑砂纹配方2(仅供参考)

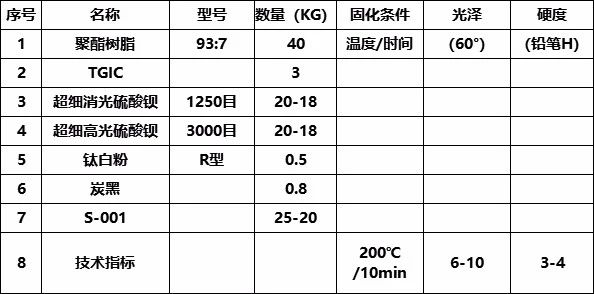

黑砂纹配方3(仅供参考)
备注：1.以上配方制备的砂纹粉，带电好，上粉率高，不需添加任何助剂;
2.超细消光硫酸钡≥1250目(mesh)11微米(Microns);
3.超细高光硫酸钡≥3000目(mesh)5微米(Microns)。

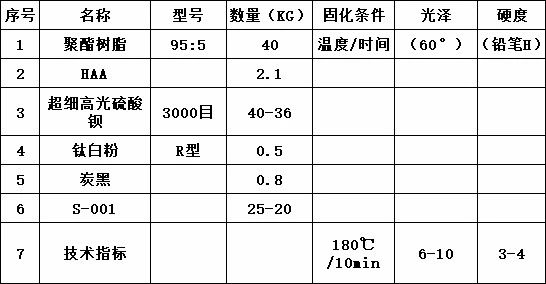

黑砂纹配方1(仅供参考)
黑砂纹配方2(仅供参考)

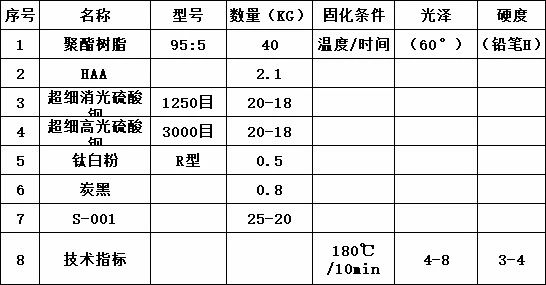

黑砂纹配方3(仅供参考)
备注：1.以上配方制备的砂纹粉，带电好，上粉率高，不需添加任何助剂;
2.超细消光硫酸钡≥1250目(mesh)11微米(Microns);
3.超细高光硫酸钡≥3000目(mesh)5微米(Microns)。
特别提示:
本文简介的S系列砂纹粉模块组合,是烟台科百达工贸有限公司中心实验室提供，仅供参考。因客户在应用和处理时均在我们的控制之外,所以,不承诺任何保证和义务,不负任何法律、法规的责任。请客户使用该产品时,先做小试和检验,以确定是否适合您的要求。
