邦定工艺的问世为粉末涂料制造厂家生产金属闪光粉末树立了信心，但是，邦定工艺过程中，也出现了不少难题，厦门市三和泰科技有限公司(以下简称“三和泰”)专业提供智能邦定机，解决邦定工艺中的难题。
智能邦定工艺过程温度的控制
邦定温度的确定：底粉能粘接颜料粉末时的瞬间温度，邦定的实际意思是：底粉本来就是热熔粘结剂，如果整罐的温度都达到其粘 结温度时，也就是说温度一致时，会成整罐的粉末涂料就全粘合成团而结锅。邦定的工艺过程：只有粉末颗粒与颜料颗粒之间，产生相对运动，发生自摩擦而升温，才能使粉末、颜料各颗粒，同层面间的温度均匀分布;为了保证均匀分散，此时一定要冷冻循环水降低温度，防止金属粉末没有分散好而粘结，造成亮度不够，闪烁感不强等现象;分散均匀后，控制冷却速率来调节升温速率，让邦定釜中的温度从上至下保持上低下高的温度差异，使邦定釜中上层分散，中层粘结，下层压实，待完成邦定后，温度曲线会发生重叠，这时须迅速冷却，快速冷却的目的是让粉末涂料从熔粘点速冷，以使被粘结的颜料颗粒牢固。据了解，目前，亨息尔、三和泰的邦定机温度控制曲线，是这样的。三和泰智能邦定工艺举例：1.500 度以上光泽的高亮度电镀银，配方：5:5 环氧：聚酯，2091:0.45~0.5%，助剂：微量;邦定工艺：选择“冷邦定”制程，将底粉与 2091 银粉混合在袋中预混合后，加入邦定釜内，按确认键，6-10 分钟自动排料，检测：500 度以上。注意点：如底粉粒径小，2091 量略多点，反之则少点;配方设计时应看底粉、银粉的比表面积，进行配制。2.212、214 粗闪银，高含量一般： 4%-8%的银粉量，闪烁效果就很强，也可粗、细闪银达配下，以增强对比视觉效果。金属质感粉末涂料，应以涂层视觉效果决定，而不能认为：银粉加的越多，邦定效果越好，金属颜料质感效果。过多用量时，它就是填料，假如那种金属邦定粉的粗银要加到 12%以上效果好，那还不如多加百分之几的填料，做成砂纹底粉，少加银粉，更安全，更经济;高闪银的工艺重点在分散好，粘结熔粘温度段恒定时间为关键。
邦定机的智能控制模式
三和泰智能邦定机，采用邦定工艺流程型先导式智能逻辑控制模式：要求配方设计者：按底粉的比表面积与金属颜料比表面积，依产品要求的表面状况，进行分析计算出各物料的基础用量。全部物料在邦定釜中，悬浮在空气中使涂料中的底粉与颜料按比值分散，在分散过程时，底粉颗粒物及颜料颗粒物之间因相对摩擦运动产生热能，底粉过早的受热，影响分散效果，会使颜料量加大。待分散完成后，控制物料温升斜率至熔粘温度点，并在此温度临界处恒定至工艺时间，这是决定邦定效果的保证。所以控制物料温升斜率很重要， 在底粉与颜料依各自的比表面积分散分布到产品确认效果状态时，邦定釜内的物料到达熔粘点才是理想邦定温度值;从分散效率讲，釜内物料温度低比温度高更有利分散。从粘接效果说：控制温升到熔粘点的斜率，较为准确，且时间长就粘结牢固;温升斜率过陡，使有机杂化物料(底粉)团聚，产得率低，粘接率低，产品优良率低等等，受斜率值的因素：有(各有、无机物料)粉体流动速度 ，悬浮度等等因数。三和泰智能邦定系统控制采用：温度传感器、转速传感、扭矩力传感器、电流传读等等通过其制备过程的变化速率、斜率进行逻辑比拟智能分析实现整个工艺制造过程，降低了原来现场操作工人，肉眼视觉，取样测量，误判机率，及对操作过程对人的依赖。
三和泰 2018 智能邦定机
三和泰智能邦定机，具有防尘爆，一键式操作，使用安全，均匀牢固的粘接，成品的收得率高等特点，已被业界一致推崇。据了解，截止目前，三和泰相关智能邦定机产品已获发明专利 2 项，实用新型 6 项;外观专利 2 项;软件著作权 5 项;技术查新 1 项，在业界享有一定的美誉度。
防爆安全、环保噪声性：符合国家相关法律、法规：[GB12476.1-2003]可燃性粉尘环境用电气设备;[GB16297-1996]大气污染物综合排放标准;[GB12476.1-2003]工业企业厂界环境噪声排放标准。
三和泰制定[银粉安全操作规则及防护措施] 经：PICC 中国财保安全险承保。

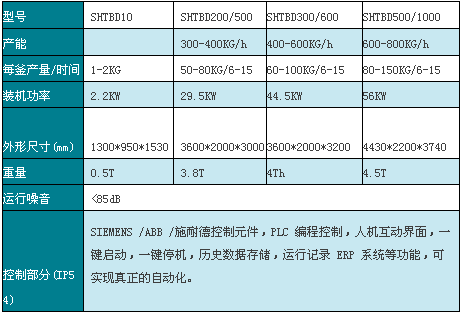

三和泰不同型号智能邦定机参数
三和泰邦定现场
邦定后粉末涂料的效果图
